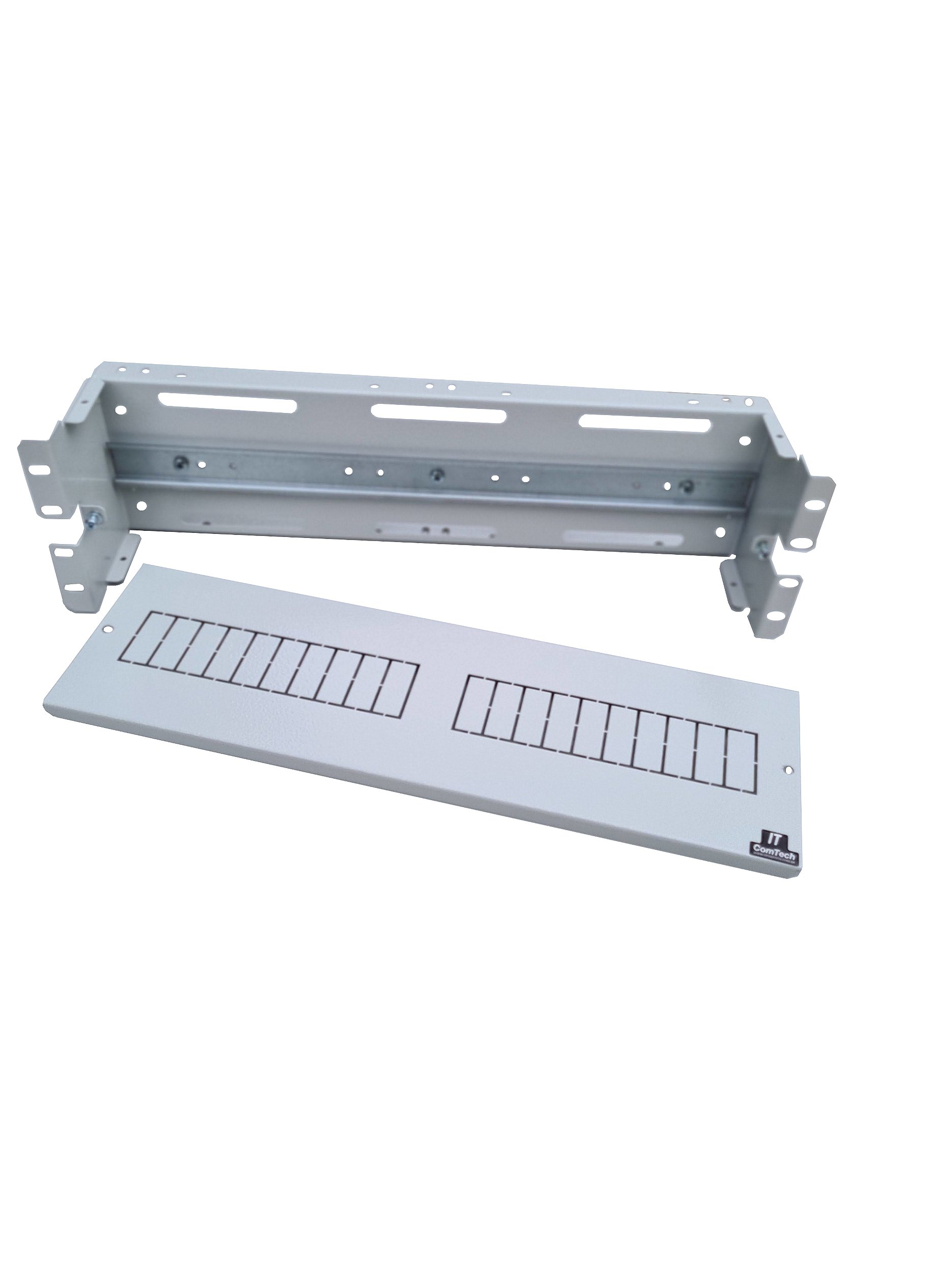

Painel de Disjuntores Fechado 3U 19 Polegadas Tampa Recuada Com Janelas Destacáveis Cor Cinza 7035

Descrição Completa

O produto permite duas configurações:

Pode ser usado com Pentes de Fase ou fiação por fios ou cabos Elétricos

Estrutura metálica de 3U de altura, com base para instalação de 1 a 20 mini disjuntores monopolares tipo N, próprio para instalação em bastidores de 19 polegadas.

O produto suporta diversas configurações (quantidade de disjuntores, capacidade e marca de disjuntor), que deve ser previamente definido com o cliente antes do fornecimento.

A capacidade máxima do painel para a configuração com capacidade de até‚ 2 barramentos presos na carcaça, est  limitada a 20 disjuntores unipolares, com 2 barramentos de até‚ 80A cada (Total: 160A) e para a configuração

O produto suporta diversas configurações (quantidade de disjuntores e capacidade), que deve ser previamente definido com o cliente antes do fornecimento.

CARACTERÍSTICAS MECÂNICAS

Considerando 2 barramentos pentes:

Cada barra‚ um pente que permite a conexão de até‚ 10 disjuntores.

Na configuração padrão para 20 disjuntores (DJ), a barra 1 (esquerda) alimenta os DJ 1 a 10. A barra 2 (direita) alimenta os DJ 11 a 20.

São fornecidas 2 barras de cobre 80A tipo pente, instaladas na posição vertical lado a lado, defasadas em profundidade uma da outra, direita da posição dos disjuntores.

Permite a distribuição de 10 + 10 saídas de 0V, através de 20 parafusos e terminais olhal 2,5mm (terminal como opcional), com a ligação da fiação de 0VCC pela parte frontal.

(solicite orçamento para esta opção abaixo):

O Painel fornecido com a fiação de entrada (-48VCC / 0VCC) preparada, como segue:

Terminais de entrada:

Na configuração normal para 20 disjuntores (DJ), o borne 1 alimenta os DJ 1 a 5 e DJ 6 a 10. O borne 2 alimenta os DJ 11 a 15 e DJ 16 a 20.

Existe jumper interligando os bornes 1 e 2, de forma que todos os disjuntores fiquem interligados. Consulte!

Caso haja necessidade da divisão em dois grupos de 10 disjuntores cada, ser necessária a retirada desse jumper.

Bornes 3 e 4: 0V, fio flexível de 10mm vermelho, ambos conectados à barra de 0V.

Esta barra de cobre permite a distribuição de 20 saídas de 0V.

VANTAGENS DO PRODUTO:

Permite a retirada/troca do disjuntor individualmente, mesmo em operação;

Capacidade de corrente para 160 Amperes.

Permite a instalação de todos os fabricantes de disjuntores, tipo mini, com deslocamento da barra (-48VCC);

Características

Dimensões

COMPRIMENTO (mm) ALTURA (mm) PROFUNDIDADE (mm):

482,6 (19”) 132 (3U) 62 Sem conector

482,6 (19”) 132 (3U) 76 Com conector

TRATAMENTO SUPERFICIAL E PINTURA

As partes da estrutura metálica são submetidas a tratamento anticorrosivo e recebem pintura epóxi na cor Cinza 7035.

OPÇÕES DISPONÍVEIS:

1 - Painel de Disjuntores Fechado 3U 19 Pol. Trilho Din Descarregado Barra de Terra, com janelas destacáveis por porta de disjuntor. Cor Cinza 7035

2 - Painel de Disjuntores Fechado 3U 19 Pol. Trilho Din, Barra pente 80A Com 10 Disjuntores Curva C Unipolares 10A em 1 Rede; Cor Cinza 7035

3 - Painel de Disjuntores Fechado 3U 19 Pol. Trilho Din, Barra pente 80A Com 10 Disjuntores Curva C Unipolares 20A em 1 Rede; Cor Cinza 7035

4 - Painel de Disjuntores Fechado 3U 19 Pol. Trilho Din, Barra pente 80A Com 20 Disjuntores Curva C Unipolares 10A em 2 Redes; Cor Cinza 7035

5 - Painel de Disjuntores Fechado 3U 19 Pol. Trilho Din, Barra pente 80A Com 20 Disjuntores Curva C Unipolares 20A em 2 Redes. Cor Cinza 7035
