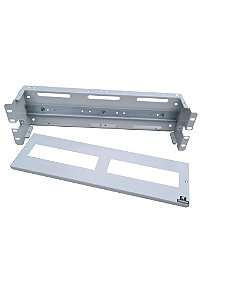

Painel de Disjuntores Fechado 3U 19 Polegadas Tampa Recuada Com Janelas Destacáveis
-
- 1x de R$ 235,00 sem juros
- 2x de R$ 124,57
- 3x de R$ 84,66
- 4x de R$ 64,72
- 5x de R$ 52,77
- 6x de R$ 44,81
-
R$ 235,00
-
- 1x de R$ 235,00 sem juros
- 2x de R$ 120,30
- 3x de R$ 82,07
-
R$ 235,00
Descrição Completa
O produto permite duas configurações:
Pode ser usado com Pentes de Fase ou fiação por fios ou cabos Elétricos
Estrutura metálica de 3U de altura, com base para instalação de 1 a 20 mini disjuntores monopolares tipo N, próprio para instalação em bastidores de 19 polegadas.
O produto suporta diversas configurações (quantidade de disjuntores, capacidade e marca de disjuntor), que deve ser previamente definido com o cliente antes do fornecimento.
A capacidade máxima do painel para a configuração com capacidade de até‚ 2 barramentos presos na carcaça, est limitada a 20 disjuntores unipolares, com 2 barramentos de até‚ 80A cada (Total: 160A) e para a configuração
O produto suporta diversas configurações (quantidade de disjuntores e capacidade), que deve ser previamente definido com o cliente antes do fornecimento.
CARACTERÍSTICAS MECÂNICAS
Considerando 2 barramentos pentes:
Cada barra‚ um pente que permite a conexão de até‚ 10 disjuntores.
Na configuração padrão para 20 disjuntores (DJ), a barra 1 (esquerda) alimenta os DJ 1 a 10. A barra 2 (direita) alimenta os DJ 11 a 20.
São fornecidas 2 barras de cobre 80A tipo pente, instaladas na posição vertical lado a lado, defasadas em profundidade uma da outra, direita da posição dos disjuntores.
Permite a distribuição de 10 + 10 saídas de 0V, através de 20 parafusos e terminais olhal 2,5mm (terminal como opcional), com a ligação da fiação de 0VCC pela parte frontal.
(solicite orçamento para esta opção abaixo):
O Painel fornecido com a fiação de entrada (-48VCC / 0VCC) preparada, como segue:
Terminais de entrada:
Na configuração normal para 20 disjuntores (DJ), o borne 1 alimenta os DJ 1 a 5 e DJ 6 a 10. O borne 2 alimenta os DJ 11 a 15 e DJ 16 a 20.
Existe jumper interligando os bornes 1 e 2, de forma que todos os disjuntores fiquem interligados. Consulte!
Caso haja necessidade da divisão em dois grupos de 10 disjuntores cada, ser necessária a retirada desse jumper.
Bornes 3 e 4: 0V, fio flexível de 10mm vermelho, ambos conectados à barra de 0V.
Esta barra de cobre permite a distribuição de 20 saídas de 0V.
VANTAGENS DO PRODUTO:
Permite a retirada/troca do disjuntor individualmente, mesmo em operação;
Capacidade de corrente para 160 Amperes.
Permite a instalação de todos os fabricantes de disjuntores, tipo mini, com deslocamento da barra (-48VCC);
Características
Dimensões
COMPRIMENTO (mm) ALTURA (mm) PROFUNDIDADE (mm):
482,6 (19”) 132 (3U) 62 Sem conector
482,6 (19”) 132 (3U) 76 Com conector
TRATAMENTO SUPERFICIAL E PINTURA
As partes da estrutura metálica são submetidas a tratamento anticorrosivo e recebem pintura epóxi na cor preta fosca.
OPÇÕES DISPONÍVEIS:
1 - Painel de Disjuntores Fechado 3U 19 Pol. Trilho Din Descarregado Barra de Terra, com janelas destacáveis por porta de disjuntor
2 - Painel de Disjuntores Fechado 3U 19 Pol. Trilho Din, Barra pente 80A Com 10 Disjuntores Curva C Unipolares 10A em 1 Rede;
3 - Painel de Disjuntores Fechado 3U 19 Pol. Trilho Din, Barra pente 80A Com 10 Disjuntores Curva C Unipolares 20A em 1 Rede;
4 - Painel de Disjuntores Fechado 3U 19 Pol. Trilho Din, Barra pente 80A Com 20 Disjuntores Curva C Unipolares 10A em 2 Redes;
5 - Painel de Disjuntores Fechado 3U 19 Pol. Trilho Din, Barra pente 80A Com 20 Disjuntores Curva C Unipolares 20A em 2 Redes.
